Nach einer Idee von Zach

Beim Laserschneiden mit einem CO2 Laser entstehen Staub und Gerüche, die entweder nach außen geführt oder gefiltert werden sollten. Nur so ist eine saubere Laserscheidernutzung gewährleistet. Professionelle Filteranlage für den Laserbetrieb sind extrem teuer und können gerne einen vierstelligen Eurobetrag überschreiten. Daher bietet sich hier ein Selbstbau an, da die benötigten Materialien meist zu vertretbaren Preise im heimischen (Online-) Markt zu erwerben sind.

Zur Abscheidung der Gerüche, die oft auch gesundheitsbelästigend sind, hat sich Aktivkohle als wirksames Mittel erwiesen. Der Herstellungsprozess der Aktivkohle führt zur Ausbildung von mikroskopischen Poren und Kapillarsystemen. Durch diese riesige Oberfläche können Moleküle durch Adsorption aus der durchströmenden Luft gefiltert werden. Adsorption, nicht zu Verwechseln mit Absorption, bezeichnet das Anreichern von Gasen an Oberflächen von Festkörpern.

Damit die feinen Poren nicht sofort zusetzen, muss die Luft zuvor von Staub, Feinstaub und Schwebepartikeln befreit werden. Der Luftfilter setzt sich daher aus mehreren mechanischen Filterstufen zusammen, bei dem die verunreinigte Luft immer weiter von kleineren Partikeln befreit wird.

Diese mechanisch filternden Abscheider auch Faserfilter genannt gibt es in mehreren Klassen. In unserem Filter fangen wir mit einem Grobstaubfilter (G3) an, der Partikel größer 10µm zuverlässig aus der Luft abscheidet. Danach folgt ein Feinstaubfilter (F8) durch den es nur noch Partikel unter 1µm schaffen. Das letze Element ist aus dem Staubsauger bekannt und nennt sich HEPA Filter (H13). Dieser Schwebstoffilter läßt nur noch kleinere Partikel unter 1µm zu 0,005% durch. Diese gereinigten Luft kann jetzt durch den Aktivkohlefilter getrieben werden. Nach der Aktivkohle hilft ein weiterer Grobstaubfilter (G4) eventuellen Kohlenstaub zurückzuhalten. Eine ausführliche Beschreibung der Grundlagen der Filtertechnik findet sich u.a. hier

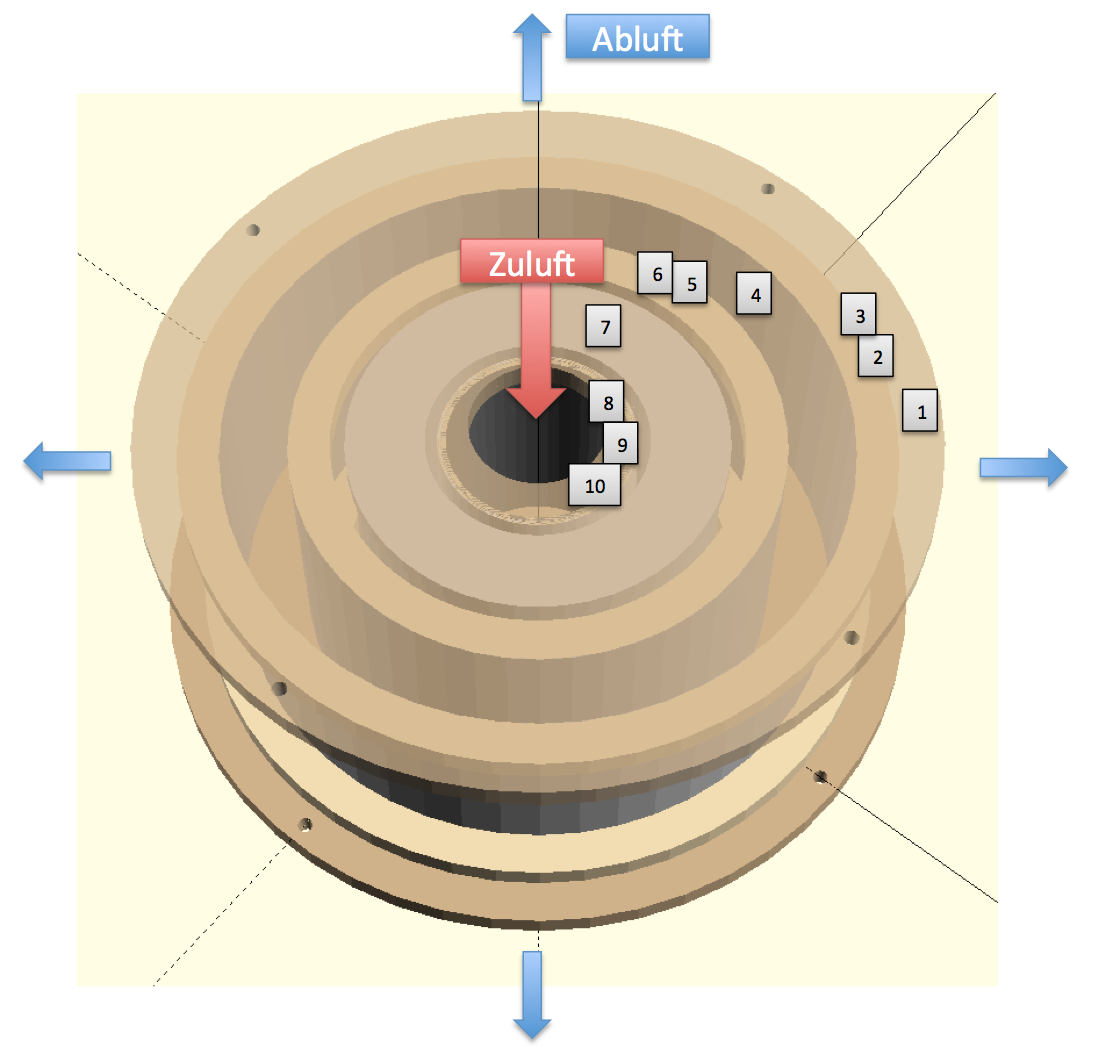

von außen nach innen (entgegen der Luftströmung):

1. Filtermatte G4 (200 x 1445 mm)
2. Streckmetallblech (200 x 1445 mm)
3. Insektengitter (200 x 1445 mm)
4. Aktivkohle (12.9 liter)
5. Insektengitter (200 x 1131 mm)
6. Streckmetallblech (200 x 1131 mm)
7. HEPA Filter H13
8. Filtervlies F8 (2 Lagen) (200 x 880 mm)
9. Streckmetallblech (200 x 440 mm)
10. Filtermatte G3 (200 x 440 mm)

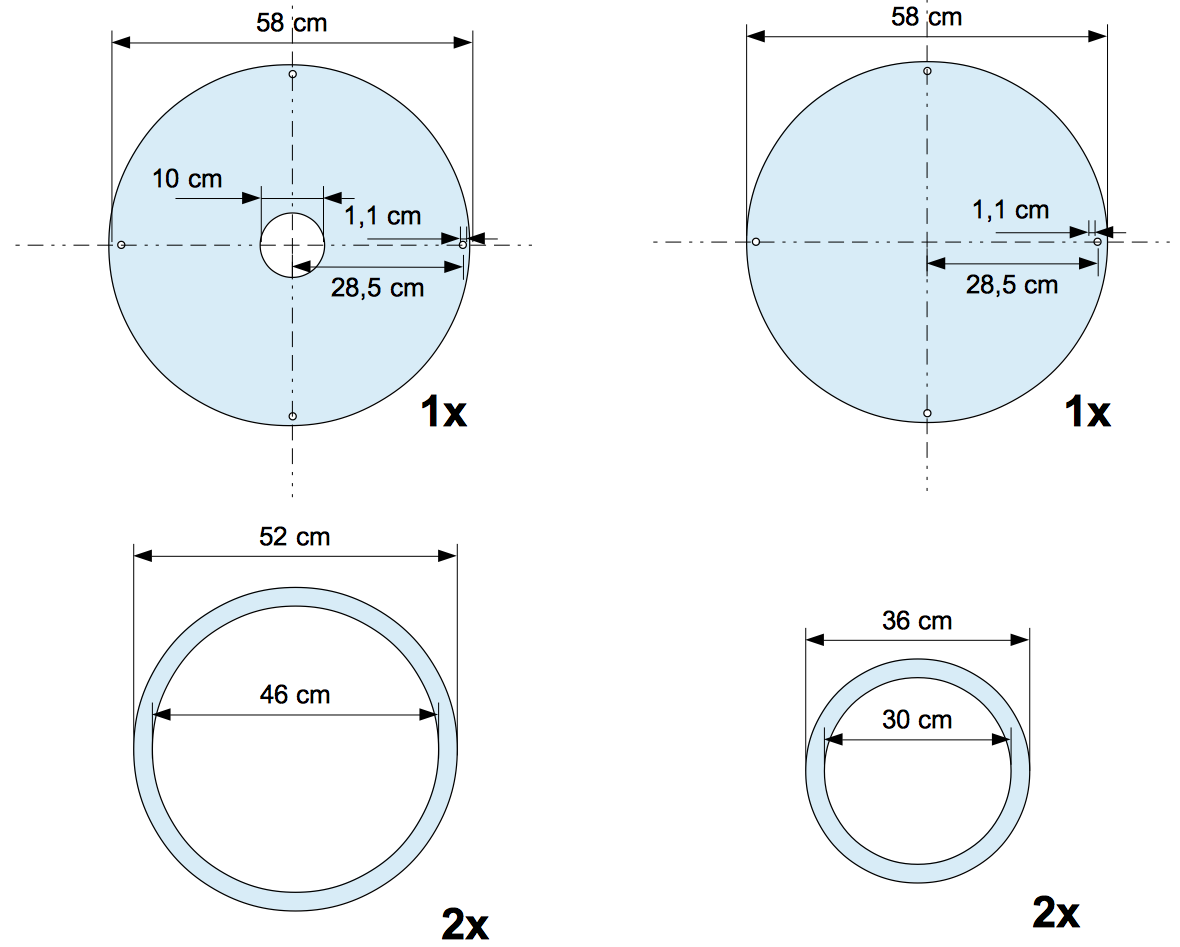

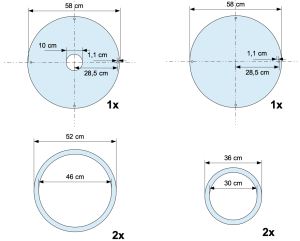

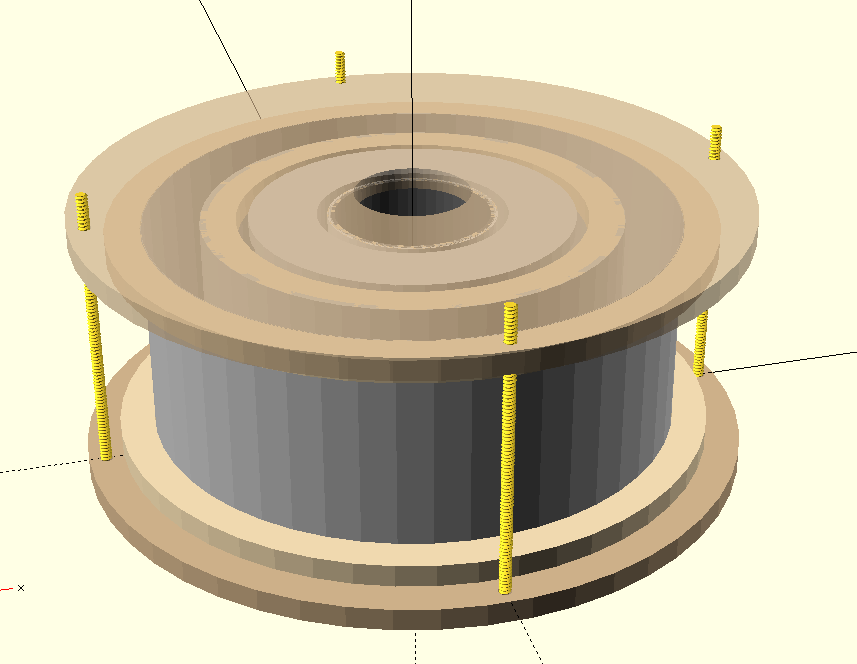

Als Gehäusematerial bietet sich unbehandeltes Sperrholz in 12mm Stärke an. Es läßt sich gut bearbeiten und bieten ausreichend Stabilität. Ingesamt benötigen wir 6 Teile, die sich mit Hilfe der Stichsäge erstellen lassen. Man kann aber auch den Zuschnitt beauftragen und bekommt dann das gesamte Set z.B. fertig zugeschickt. Der Deckel hat einen 10cm grossen Einlass für die Luft aus dem Lasercutter. Der Boden ist bis auf diesen Auslass identisch. Vier Bohrungen halten mit Hilfe von Gewindestangen später den Aufbau zusammen. Die beiden Ringpaare sind the Basis für die Metallgitter, die den Aktivkohle zusammen mit dem Insektennetz im Raum halten.

Das Material läßt zum Teil im Baumarkt besorgen oder problemlos über Online-Shops. Die Preise geben einen Richtwert. Der Holzpreis beinhalten auch den Zuschnitt.

Anzahl	Produkt	Preiss

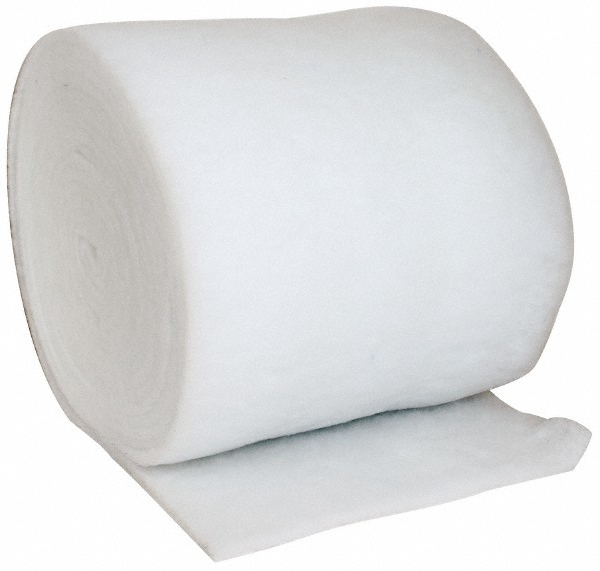

1 qm	Filtermatte G3 6mm dick	10,00 €

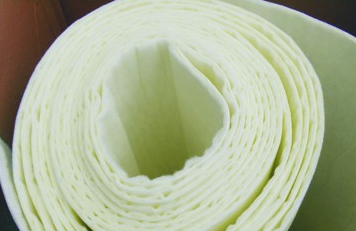

1 qm	Filtervlies F8 6mm dick	15,00 €
1	HEPA Filter HEP-5018E H13 Drawing Specification	69,95 €

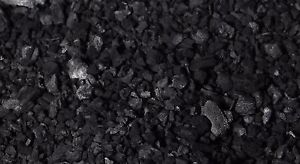

10kg	Aktivkohle 0.5-2.5mm Körnung (Kokosnuss)	70,00 €
2 qm	Filtermatte G4 20mm dick	30,00 €

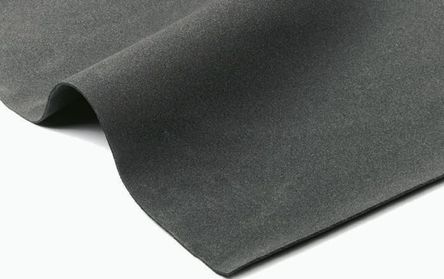

2	Neoprene Matte 3mm dick weich 25x25cm	20.00 €

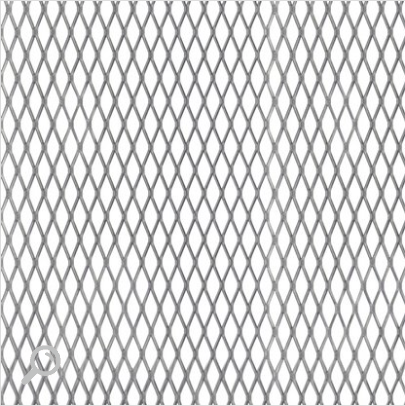

3	Streckmetallblech 3,4x6mm Geflecht 1,2mm Drahtstärke 20x100cm	15,00 €
1	Insektengitter	9,00 €
1	Dichtungsband	8,00 €
1	Holzzuschnitt 12mm Birke Multiplex wasserfest	150,00 €

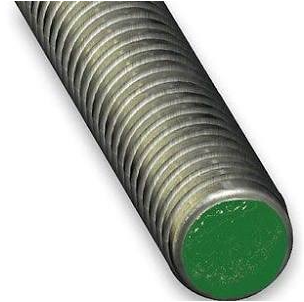

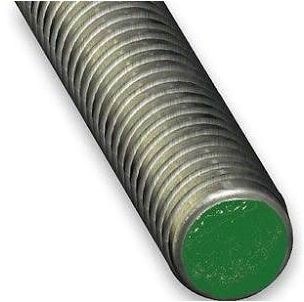

2m	Gewindestange M10	6,00 €
8	Muttern M10 inkl. Unterlegscheiben	6,00 €

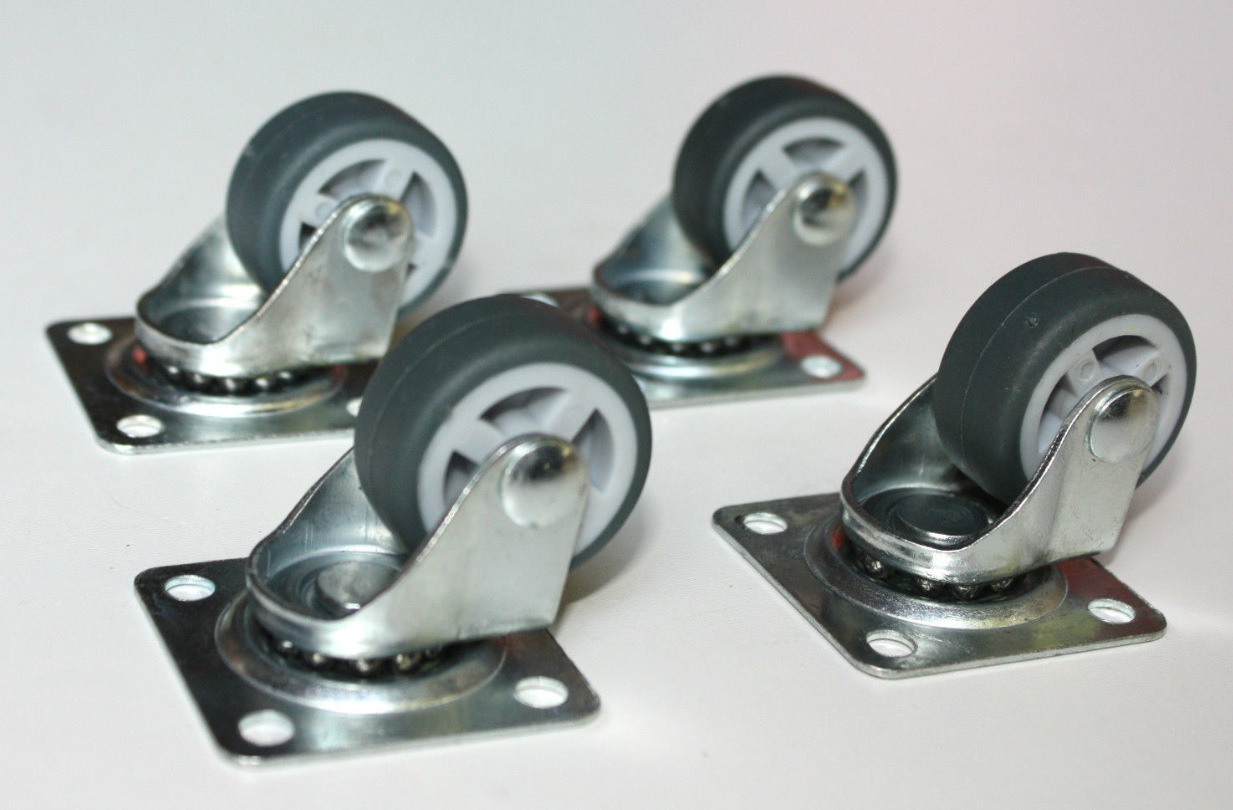

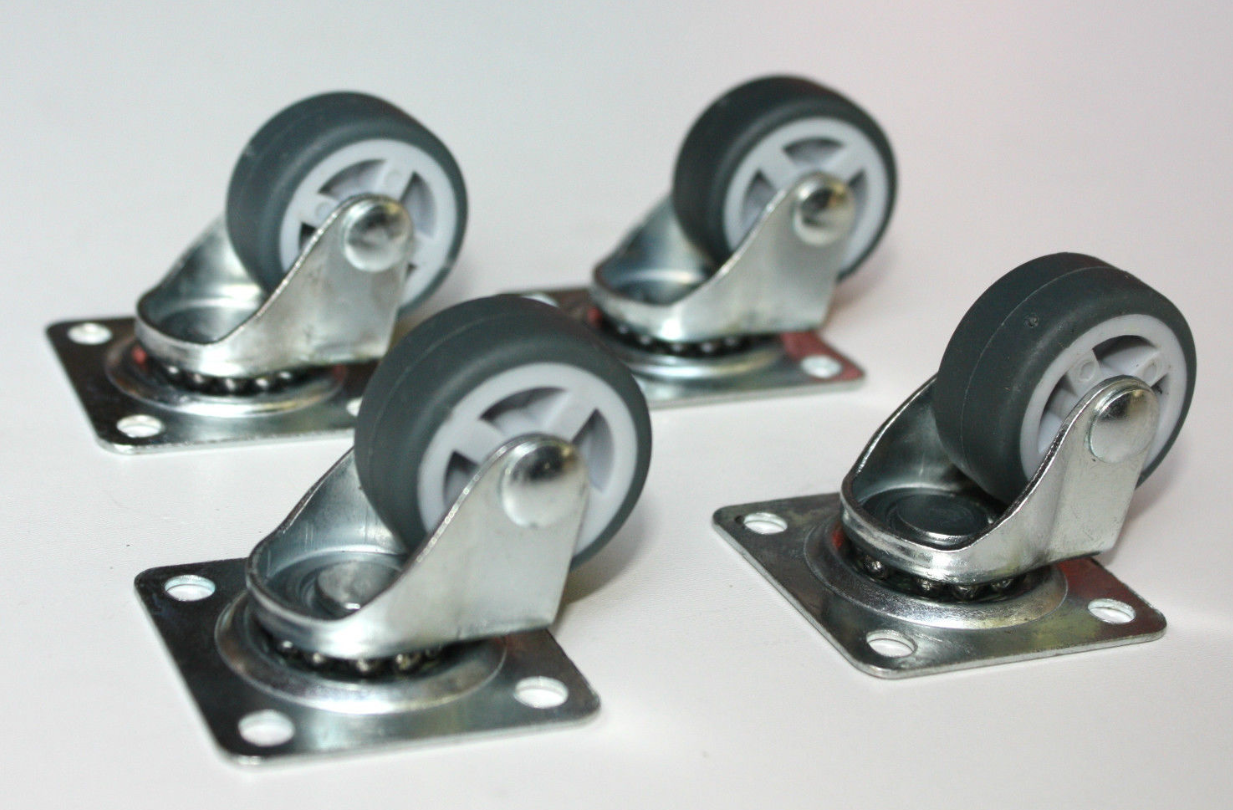

4	Möbelrollen 30mm	10,00 €

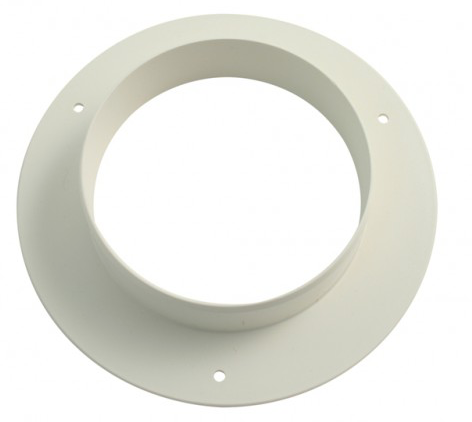

1	Anschlussstutzen 100mm	8,00 €
